Руководство по эксплуатации компрессора
MCH – 5 (MCH – 10) CNG
- 3.1 ТАБЛИЧКИ БЕЗОПАСНОСТИ: МЕСТОПОЛОЖЕНИЕ

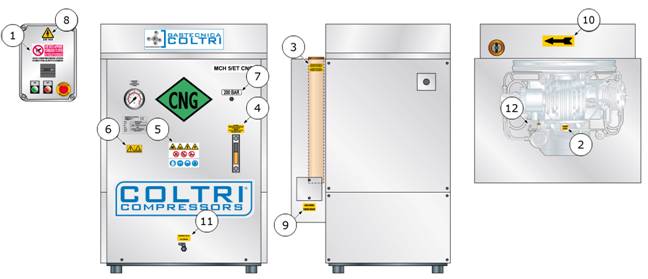

Рис. 9
3.3.1 Таблички безопасности: описание (рис. 9)
1. Предупреждающая табличка.
Неполномочный, неквалифицированный персонал не имеет право вскрывать панель управления.
Электропитание должно быть всегда отсоединено перед началом выполнения любой работы с панелью управления.
2. Только специальное масло.
Указывает, что только специальное масло должно использоваться для компрессоров высокого давления. Выбирайте нужное масло, см. пункт " 7.6.1 Таблица по использованию масла ".
3. Замена фильтрующего элемента.
Фильтр с активным углеродным молекулярным картриджем.
Замену производить согласно пункту " 7.11.2 Замена активного углеродного / молекулярного фильтра".
4. Проверка уровня масла.
Проверка масла проводиться каждые 50 рабочих часов и заменяеться через каждые 250 рабочих часов.
Для информации по проверке уровня масла обращайтесь к пункту " 7.6.2 Проверка уровня масла ".
Для информации относительно замены масла см. пункт " 7.6.3 Замена масла и фильтра ".
5.
А Опасность для рук в зоне действия передаточных ремней.
B Движущиеся части в зоне действия передаточных ремней и вентилятора
C Провода: риск удара током
D Риск пожара, связанный с легковоспламеняемостью газа.
E Запрет на перемещение инструкций, табличек.
F Запрет на смазку движущихся механических частей: компрессор должен быть выключен перед выполнением любых задач обслуживания.
G Курение около компрессора запрещено вследствие легковоспламеняемости газа.
H Обязательное наличие спец. перчаток на руках.
I Обязательное наличие спец. защитных очков на глазах.
L Обязательное наличие каски на голове.
М Обязательное наличие наушников на ушах.
6.
А.Предупреждение относительно опасности, возникающей из-за недостатка знаний о компрессоре, его функциях и возможных последствиях.
B. Внимательно прочитать руководство по обслуживанию, прежде чем использовать компрессор.
7. Максимальное рабочее давление.
8. Предупреждение о высоком напряжении.
9. Выход конденсата.
Указывает положение клапана сбора конденсата. Правила сбора конденсата описаны в пункте. "7.9 Удаление конденсата"
10. Направление вращения вентилятора.
При использовании компрессора впервые проверьте направление вращения вентилятора, обозначенное стрелкой, если они не совпадают, то поменяйте 2 фазы из трех на штепсельной вилке.
11. Слив масла.
Указывает место слива масла. Для слива масла, см. пункт "7.6.3 Замена масла ".
12. Информация о клапане безопасности.
Клапан безопасности отрегулирован изготовителем на давление 200 бар.
При проверке клапана безопасности см. пункт " 4.1.3 Клапан безопасности ".
ВАЖНО:
Если клапан безопасности не работает должным образом, то свяжитесь с службой технической помощи.
